Kod P0101 – błąd przepływomierza MAF. Jak diagnozować

Co oznacza kod P0101?

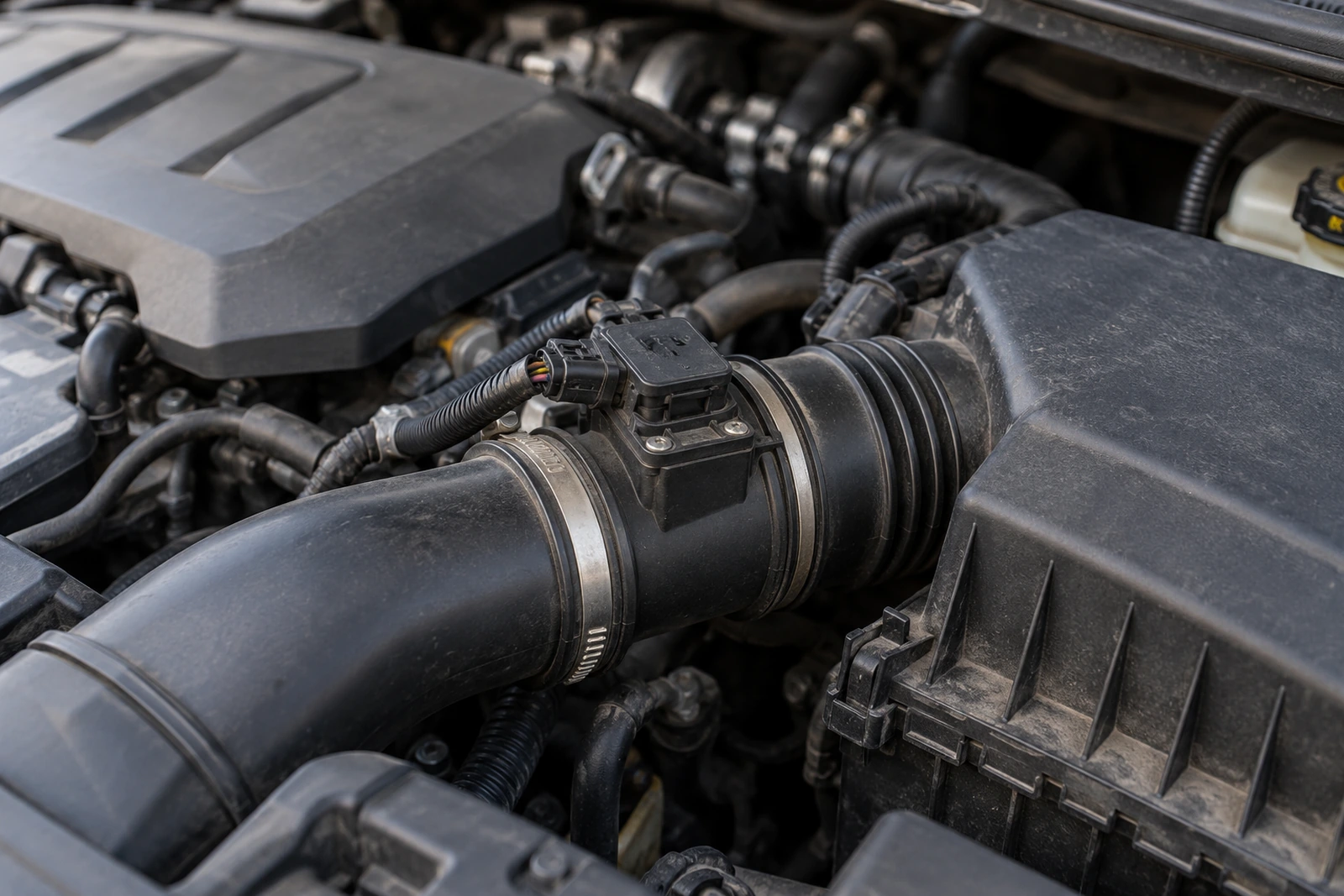

MAF, czyli masowy przepływomierz powietrza, mierzy ilość powietrza zasysanego przez silnik. Sterownik wykorzystuje tę informację między innymi do obliczania dawki paliwa. W zależności od konstrukcji silnika dane MAF mogą być również porównywane z informacjami o położeniu przepustnicy, ciśnieniu w kolektorze, prędkości obrotowej czy obciążeniu silnika.

P0101 jest błędem typu range/performance, czyli zakłócenia zakresu lub wiarygodności działania. Sygnał może więc nadal docierać do sterownika, ale jego wartość nie zgadza się z tym, czego ECU spodziewa się w danych warunkach.

To istotna różnica. Kod nie mówi wprost:

„przepływomierz jest uszkodzony”.

Mówi raczej:

„zmierzony przepływ powietrza nie pasuje do pozostałych parametrów pracy silnika”.

Dokładne warunki zapisania P0101 zależą od producenta samochodu, sterownika i wersji silnika. Dlatego jednej uniwersalnej wartości MAF, która potwierdzi usterkę we wszystkich autach, po prostu nie ma.

Jakie objawy może powodować P0101?

Czasem jedynym objawem pozostaje świecący check engine. Jeżeli rozbieżność wskazań jest większa, mogą jednak wystąpić:

• osłabiona reakcja na gaz;
• spadek mocy;
• szarpanie podczas przyspieszania;
• nierówna praca na biegu jałowym;
• gaśnięcie silnika;
• zwiększone zużycie paliwa;
• trudniejszy rozruch;
• czarny dym z wydechu przy zbyt bogatej mieszance;
• wejście sterownika w tryb zastępczy.

Nie każdy z tych objawów musi wystąpić jednocześnie. Co więcej, podobne zachowanie samochodu może powodować nieszczelność dolotu, problem z paliwem, EGR, odmą albo innym czujnikiem.

Dlatego objawy trzeba zestawić z innymi kodami błędów i danymi live, zamiast oceniać MAF na podstawie samej kontrolki silnika.

Co najczęściej powoduje kod P0101?

Pierwszym podejrzanym rzeczywiście jest układ pomiaru powietrza, ale zakres możliwych przyczyn jest znacznie szerszy niż sam czujnik.

Sprawdzenia wymagają przede wszystkim:

• zabrudzony albo uszkodzony przepływomierz MAF;
• pęknięty przewód dolotowy za przepływomierzem;
• luźna opaska lub źle połączony element dolotu;
• nieszczelność przewodów odmy;
• nieszczelność układu podciśnienia;
• zabrudzony lub niewłaściwie zamontowany filtr powietrza;
• niedomknięta obudowa filtra;
• uszkodzona wtyczka przepływomierza;
• przerwa, zwarcie lub podwyższona rezystancja w instalacji;
• nieprawidłowe zasilanie albo masa czujnika.

W konkretnych modelach lista może być dłuższa. P0101 może również towarzyszyć problemom z EGR, ograniczeniu przepływu powietrza lub spalin, zabrudzonej przepustnicy, układowi doładowania albo innym usterkom zmieniającym rzeczywistą ilość powietrza przepływającego przez silnik.

W silniku turbodoładowanym trzeba szczególnie dokładnie obejrzeć przewody dolotowe i połączenia układu doładowania. Producent samochodu może przewidywać dla P0101 zupełnie inną typową przyczynę niż w wolnossącej jednostce benzynowej.

Kod P0101 – jak diagnozować krok po kroku?

Najlepiej zacząć od rzeczy, które nie wymagają kupowania części. Dopiero później przechodzi się do dokładniejszych pomiarów.

1. Zapisz wszystkie kody i zamrożoną ramkę

Nie kasuj błędu od razu po podłączeniu interfejsu.

Zapisz:

• P0101 oraz wszystkie pozostałe kody;
• kody oczekujące;
• obroty silnika;
• obciążenie;
• temperaturę silnika;
• położenie przepustnicy;
• wskazanie MAF;
• MAP, jeśli parametr jest dostępny;
• krótkoterminowe i długoterminowe korekty paliwowe w silniku, w którym można je sensownie wykorzystać diagnostycznie.

Informacja o tym, kiedy sterownik zapisał P0101, może być równie ważna jak sam numer kodu.

Błąd pojawiający się na biegu jałowym może prowadzić diagnostykę w innym kierunku niż P0101 występujący wyłącznie podczas mocnego przyspieszania.

2. Sprawdź filtr i cały dolot

To jedna z najważniejszych kontroli, a jednocześnie często nie wymaga żadnego specjalistycznego sprzętu.

Obejrzyj drogę powietrza od obudowy filtra dalej w kierunku silnika.

Szukaj:

• pękniętych gumowych przewodów;
• szczelin w harmonijkowych fragmentach dolotu;
• zsuniętych przewodów;
• luźnych opasek;
• uszkodzonych króćców;
• źle zamkniętej obudowy filtra;
• silnie zabrudzonego filtra;
• przewodów odmy, które spadły albo popękały.

Szczególną uwagę poświęć fragmentowi za przepływomierzem MAF. Jeżeli powietrze dostanie się tamtędy do silnika, przepływomierz go nie zmierzy.

Po pojawieniu się P0101 krótko po wymianie filtra warto ponownie sprawdzić wszystko, co podczas tej czynności było rozłączane.

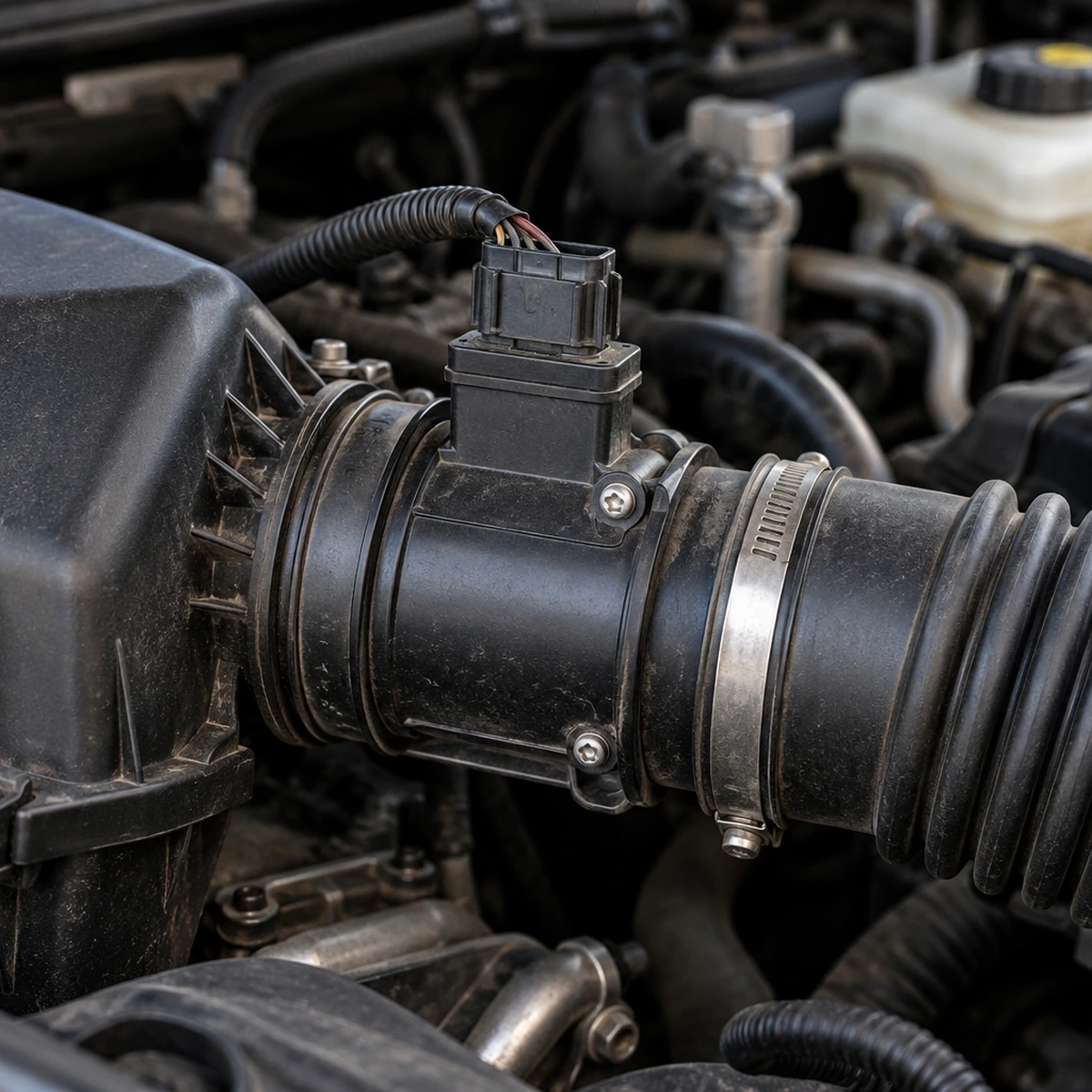

3. Obejrzyj przepływomierz i jego wtyczkę

Sam czujnik nie powinien być oceniany wyłącznie po wyglądzie, ale oględziny mogą ujawnić oczywiste problemy.

Sprawdź:

• czy MAF jest prawidłowo osadzony;
• czy wtyczka została całkowicie zatrzaśnięta;
• czy styki nie są zaśniedziałe;
• czy przewody nie są naprężone lub przetarte;
• czy w kanale pomiarowym nie ma widocznego brudu, oleju albo innych zanieczyszczeń.

W przypadku filtra sportowego nasączanego olejem trzeba brać pod uwagę możliwość zanieczyszczenia elementu pomiarowego.

Nie dotykaj elementu pomiarowego palcem, szczotką ani szmatką.

4. Sprawdź dane MAF podczas pracy silnika

Odczyt pojedynczej wartości na biegu jałowym to za mało.

Znacznie więcej mówi obserwacja, jak sygnał zmienia się wraz z:

• obrotami;
• obciążeniem;
• otwarciem przepustnicy;
• ciśnieniem w kolektorze;
• przyspieszaniem.

Przepływ powinien reagować logicznie na zmianę warunków pracy silnika.

Nie należy jednak przyjmować jednej internetowej wartości w gramach na sekundę jako granicy dla każdego samochodu. Wartości prawidłowe zależą od pojemności, konstrukcji silnika, doładowania, temperatury oraz strategii sterowania.

Najlepszym punktem odniesienia pozostają dane serwisowe dla konkretnego silnika albo zapis ze sprawnego samochodu o tej samej konfiguracji.

5. Sprawdź korekty paliwowe

W silnikach benzynowych korekty STFT i LTFT mogą dodatkowo pomóc w określeniu kierunku poszukiwań.

Przykładowo duża dodatnia korekta na biegu jałowym, która wyraźnie maleje po podniesieniu obrotów, może kierować uwagę na nieszczelność podciśnienia lub dolotu.

Jeżeli problem pozostaje podobny również pod obciążeniem, trzeba szerzej sprawdzić MAF, dostarczanie paliwa oraz inne elementy wpływające na mieszankę.

To jednak wskazówki diagnostyczne, a nie automatyczny werdykt. Sterowniki różnych samochodów reagują inaczej, a w niektórych silnikach sposób interpretowania korekt jest bardziej złożony.

6. Wykonaj próbę szczelności

Jeżeli oględziny niczego nie wykazały, a dane nadal wskazują na niemierzone powietrze, przydatna staje się kontrola szczelności dolotu.

Profesjonalny test dymem pozwala wykryć niewielkie nieszczelności przy:

• połączeniach przewodów;
• kolektorze dolotowym;
• przewodach podciśnienia;
• układzie odmy;
• uszczelkach;
• elementach układu doładowania.

Małe pęknięcie może być praktycznie niewidoczne podczas zwykłych oględzin.

7. Dopiero teraz oceń instalację i sam czujnik

Jeżeli dolot jest szczelny, filtr jest drożny, a odczyty MAF nadal są nielogiczne, trzeba przejść do pomiarów elektrycznych zgodnych ze schematem konkretnego samochodu.

Sprawdza się między innymi:

• zasilanie;
• masę;
• przewód sygnałowy;
• ciągłość instalacji;
• stan połączeń między czujnikiem i sterownikiem.

Nie należy podawać jednej uniwersalnej wartości napięcia dla wszystkich przepływomierzy, ponieważ występują różne konstrukcje i sposoby przesyłania sygnału.

Dopiero po wykluczeniu dolotu i instalacji można z dużo większą pewnością uznać, że sam MAF podaje błędne dane i wymaga wymiany.

Co podpowiadają objawy?

Co obserwujesz?	Bardziej prawdopodobny kierunek	Co sprawdzić najpierw?
P0101 pojawił się po wymianie filtra	problem powstały podczas obsługi dolotu	filtr, obudowa, przewody, wtyczka MAF
P0101 i mocno dodatnie korekty głównie na biegu jałowym	niemierzone powietrze	podciśnienie, odma, dolot za MAF
P0101 podczas mocnego przyspieszania	nieprawidłowy przepływ pod dużym obciążeniem	dane MAF, dolot, doładowanie, filtr
P0101 pojawia się losowo po drganiach lub rozgrzaniu auta	połączenie elektryczne	wtyczka, przewody, styki
MAF podaje podejrzanie niski przepływ mimo szczelnego dolotu	zabrudzenie, uszkodzenie czujnika lub ograniczenie przepływu	MAF, filtr, dolot, wydech według dokumentacji auta
P0101 występuje razem z kodem ubogiej mieszanki	MAF lub niemierzone powietrze to jedne z możliwych przyczyn	korekty paliwowe i szczelność dolotu

Tabela pomaga wybrać kolejny pomiar, ale nie zastępuje diagnostyki konkretnego silnika.

Czy przepływomierz MAF można wyczyścić?

Z czyszczeniem trzeba uważać.

Element pomiarowy nowoczesnego MAF-u jest bardzo delikatny. DENSO zwraca uwagę, że czyszczenie zanieczyszczonego przepływomierza może uszkodzić część pomiarową, natomiast HELLA zaleca wymianę zabrudzonego czujnika zamiast jego czyszczenia.

Dlatego nie należy automatycznie spryskiwać każdego MAF-u przypadkowym preparatem.

Szczególnie niewskazane jest stosowanie:

• środka do czyszczenia hamulców;
• preparatu do przepustnic;
• preparatu do gaźników;
• silnego rozpuszczalnika;
• sprężonego powietrza kierowanego bezpośrednio na element pomiarowy.

Jeżeli producent konkretnego czujnika lub samochodu dopuszcza czyszczenie, trzeba zastosować przewidzianą przez niego procedurę i odpowiedni środek.

Jeżeli element jest trwale zanieczyszczony lub jego charakterystyka zmieniła się mimo prawidłowego dolotu i instalacji, bezpieczniejszym rozwiązaniem jest wymiana sprawdzonego czujnika o właściwym numerze części.

Czy odłączenie MAF potwierdzi jego uszkodzenie?

Nie.

Po odłączeniu przepływomierza sterownik może przejść na wartości zastępcze obliczane na podstawie innych parametrów. W rezultacie silnik z uszkodzonym MAF-em rzeczywiście może zacząć pracować lepiej.

Problem w tym, że podobną zmianę można czasem zauważyć również przy innych usterkach dolotu lub sterowania mieszanką.

Dlatego poprawa pracy silnika po odpięciu wtyczki jest wskazówką, ale nie dowodem na uszkodzenie przepływomierza.

Odłączenie czujnika zapisze też dodatkowe błędy w pamięci sterownika.

Czy można jeździć z błędem P0101?

Jeżeli check engine świeci stale, silnik pracuje normalnie, nie gaśnie i nie ma dużego spadku mocy, zwykle można ostrożnie dojechać do miejsca diagnostyki.

Nie należy jednak przez długi czas ignorować błędu. Nieprawidłowy pomiar powietrza może zaburzać sterowanie mieszanką oraz wpływać na osiągi, zużycie paliwa i emisję spalin.

Jazdę trzeba przerwać lub mocno ograniczyć, jeżeli pojawi się:

• silne szarpanie;
• gaśnięcie podczas jazdy;
• bardzo duża utrata mocy;
• intensywne dymienie;
• migający check engine;
• inne objawy utrudniające bezpieczne prowadzenie samochodu.

Szczególnie migającej kontrolki silnika nie należy traktować jak zwykłego P0101, ponieważ może oznaczać usterkę powodującą między innymi intensywne wypadanie zapłonów.

Nie wymieniaj MAF-u tylko na podstawie P0101

Prawidłowa kolejność diagnostyki jest znacznie tańsza niż wymiana części metodą prób.

Najpierw:

P0101 → pozostałe błędy i freeze frame → filtr → szczelność dolotu → wtyczka i przewody → dane live → test szczelności → pomiary instalacji → ocena MAF.

Jeżeli po tych kontrolach dolot jest szczelny, instalacja działa prawidłowo, a wskazania przepływomierza nadal nie odpowiadają warunkom pracy silnika, podejrzenie samego czujnika staje się znacznie mocniejsze.

Kod P0101 wskazuje więc kierunek diagnostyki, a nie część przeznaczoną od razu do wymiany.

Źródła

• DENSO Aftermarket, „Masowe przepływomierze powietrza”.
• DENSO Aftermarket, „Masowe przepływomierze powietrza (MAF) – najczęstsze usterki”.
• HELLA Tech World, „Przepływomierz powietrza: HELLA – poczuj różnicę”.
• NGK NTK, „Czujniki ciśnienia i przepływomierze powietrza”.
• Volkswagen, Technical Tip 21-20-01TT – „MIL ON, DTC P0101 Mass Air Incorrect Flow”.
