Kod P0171 – uboga mieszanka. Przyczyny i diagnostyka

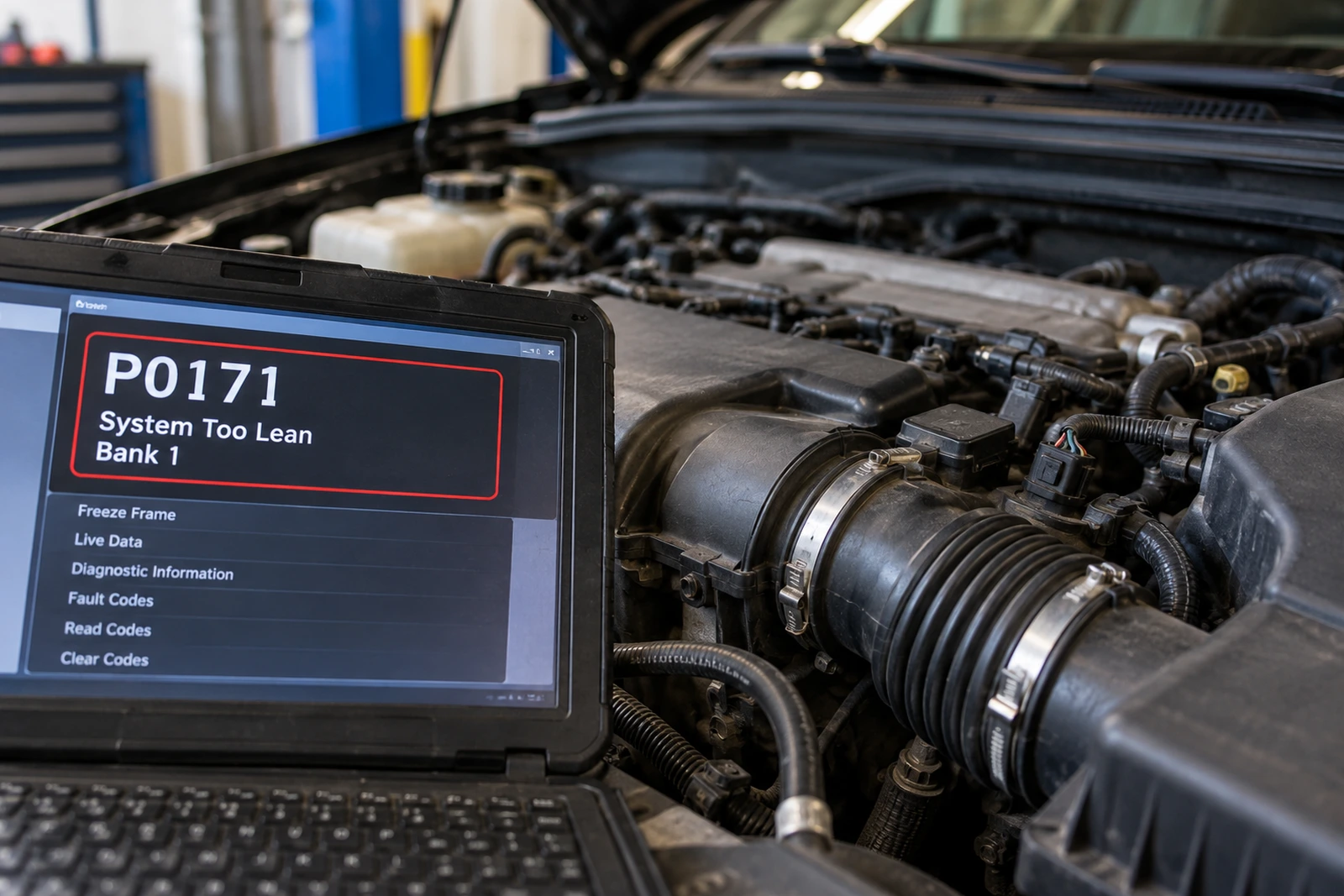

Co dokładnie oznacza kod P0171?

Pełne znaczenie kodu to „System Too Lean – Bank 1”, czyli układ pracuje z mieszanką ocenianą przez sterownik jako zbyt uboga w banku 1.

Uboga mieszanka oznacza za dużo powietrza w stosunku do ilości paliwa albo sytuację, w której czujniki i sterownik dochodzą do takiego wniosku. ECU próbuje skorygować problem poprzez wydłużenie czasu wtrysku.

W diagnostyce widać to między innymi w parametrach:

• STFT – Short Term Fuel Trim, czyli krótkoterminowej korekcie paliwowej;
• LTFT – Long Term Fuel Trim, czyli długoterminowej korekcie paliwowej.

Dodatnia korekta oznacza, że sterownik dodaje paliwo. Ujemna oznacza, że je odejmuje. Sam pojedynczy odczyt nie wystarcza jednak do postawienia diagnozy. Trzeba porównać zachowanie korekt na rozgrzanym silniku, na biegu jałowym oraz przy wyższych obrotach i obciążeniu.

Nie istnieje również jedna wartość korekty, która będzie granicą P0171 we wszystkich samochodach. Warunki zapisania kodu zależą od producenta, silnika i strategii sterownika.

Co oznacza „bank 1”?

W silniku rzędowym jest tylko jeden bank cylindrów, więc określenie nie powinno sprawiać problemu.

W silnikach widlastych bank 1 oznacza stronę, na której znajduje się cylinder numer 1. Nie należy zakładać, że jest to zawsze prawa albo lewa strona samochodu. Układ cylindrów trzeba sprawdzić w dokumentacji konkretnego silnika.

Jeżeli silnik widlasty zapisuje zarówno P0171, jak i P0174 dotyczący drugiego banku, warto zwrócić szczególną uwagę na elementy wspólne dla całego silnika.

Najczęstsze przyczyny P0171

P0171 nie wskazuje jednej konkretnej uszkodzonej części. Sterownik informuje o efekcie, który wykrył podczas regulacji mieszanki.

Najczęściej diagnostyka prowadzi do jednej z kilku grup problemów.

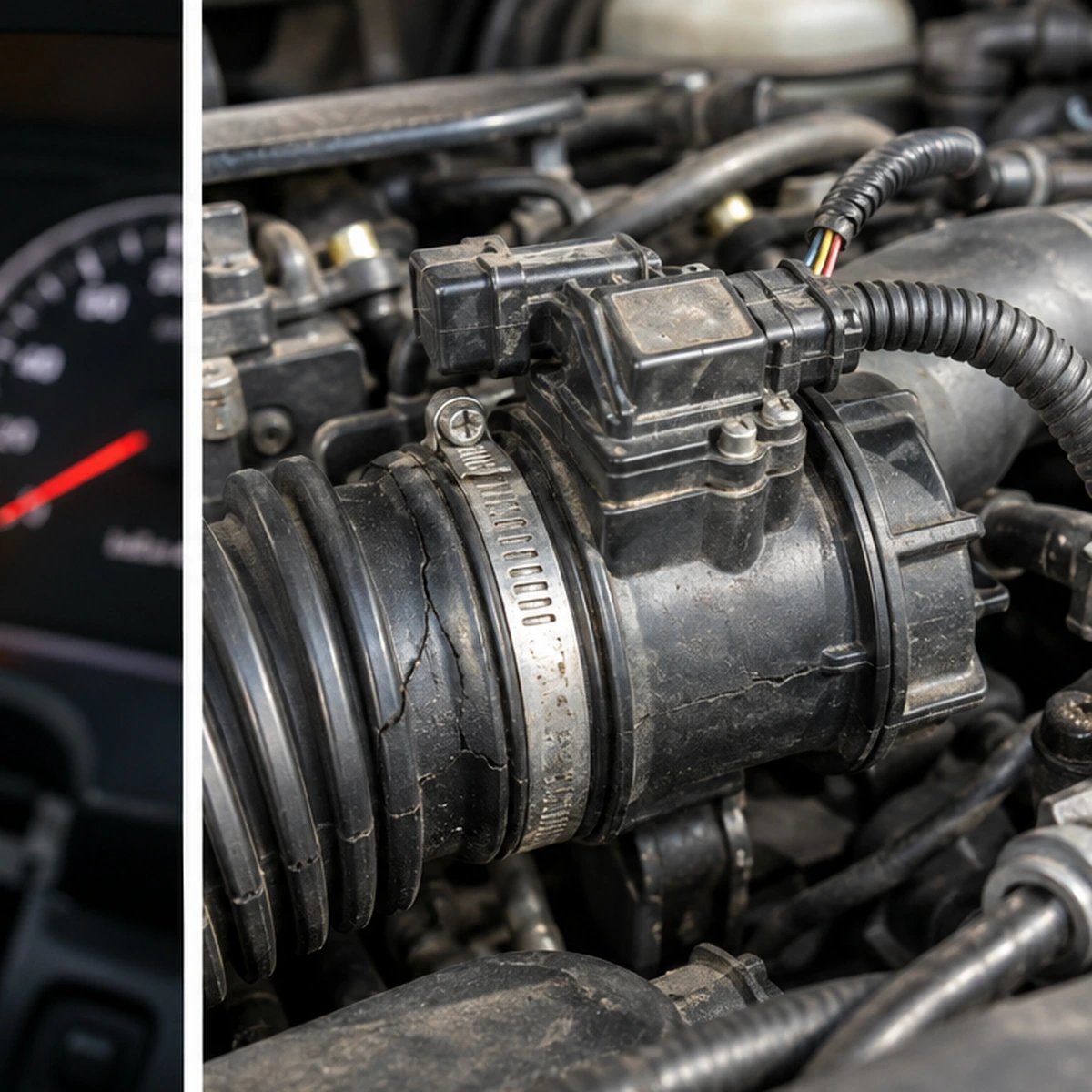

Nieszczelność dolotu i lewe powietrze

To jeden z pierwszych obszarów, które należy sprawdzić.

Jeżeli dodatkowe powietrze dostaje się do kolektora za miejscem, w którym zostało zmierzone przez przepływomierz, sterownik nie uwzględnia go podczas wyliczania początkowej dawki paliwa. Sonda lub czujnik A/F wykrywa później zwiększoną ilość tlenu w spalinach i ECU zaczyna dodawać paliwo.

Sprawdzenia wymagają szczególnie:

• przewód między przepływomierzem a przepustnicą;
• połączenia i opaski dolotu;
• cienkie przewody podciśnienia;
• przewody układu PCV lub odmy;
• sam zawór PCV;
• uszczelki kolektora dolotowego;
• króćce podciśnienia;
• przewód podciśnienia wspomagania hamulców;
• przewody i zawór układu EVAP.

Nieszczelność może być niewielka i niewidoczna podczas zwykłych oględzin. W warsztacie bardzo przydatny jest wtedy test dymem układu dolotowego.

Nie należy szukać nieszczelności przez przypadkowe rozpylanie łatwopalnych preparatów wokół pracującego silnika.

Nieprawidłowy pomiar przepływu powietrza

Przepływomierz MAF mierzy masę powietrza zasysanego przez silnik. Na podstawie tego parametru sterownik wylicza między innymi potrzebną dawkę paliwa.

Jeśli MAF pokazuje zbyt mały przepływ, ECU może początkowo podawać za mało paliwa, mimo że mechanicznie dolot pozostaje szczelny.

Nie oznacza to jednak, że P0171 jest powodem do automatycznej wymiany przepływomierza.

Najpierw trzeba sprawdzić:

• stan wtyczki;
• przewody elektryczne;
• zasilanie i masę;
• zabrudzenie elementu pomiarowego;
• filtr powietrza;
• szczelność przewodu przed i za czujnikiem;
• rzeczywiste wskazania MAF w danych bieżących.

Prawidłowe wartości przepływu zależą od pojemności silnika, prędkości obrotowej i obciążenia. Najlepiej porównywać je z dokumentacją konkretnego samochodu.

Za mało paliwa

P0171 może pojawić się również wtedy, gdy powietrza jest odpowiednia ilość, ale do cylindrów trafia zbyt mało paliwa.

Przyczyną może być między innymi:

• słaba pompa paliwa;
• ograniczony przepływ przez filtr;
• problem regulatora ciśnienia;
• spadek napięcia zasilającego pompę;
• zabrudzone lub niesprawne wtryskiwacze;
• problem z pompą wysokiego ciśnienia w silniku z bezpośrednim wtryskiem;
• nieprawidłowy sygnał czujnika ciśnienia paliwa.

W takim przypadku potrzebny jest pomiar ciśnienia albo analiza wartości wymaganej i rzeczywistej, zależnie od konstrukcji układu.

Nie wolno luzować przewodów wysokiego ciśnienia w układzie bezpośredniego wtrysku przy pracującym silniku. Paliwo może znajdować się tam pod bardzo wysokim ciśnieniem.

Nieszczelność układu wydechowego

Nieszczelność przed sondą regulacyjną lub czujnikiem A/F może doprowadzić do pojawienia się dodatkowego tlenu w strumieniu spalin.

Sterownik może wtedy interpretować sygnał jako mieszankę uboższą, niż jest w rzeczywistości.

Dlatego przed wymianą sondy trzeba obejrzeć:

• kolektor wydechowy;
• uszczelki;
• połączenia rur;
• okolice sondy;
• pęknięcia i nieszczelności przed miejscem pomiaru.

Sonda lambda lub czujnik A/F

Uszkodzony czujnik składu spalin również może doprowadzić do niewłaściwych korekt, jednak sam kod P0171 nie oznacza uszkodzonej sondy lambda.

Przed jej wymianą trzeba sprawdzić dolot, układ paliwowy, wydech oraz instalację elektryczną czujnika.

Sonda może po prostu prawidłowo informować ECU, że spaliny wskazują na ubogą mieszankę.

Jak znaleźć przyczynę P0171 krok po kroku?

Najwięcej można zyskać, zaczynając od czynności, które nic nie kosztują i nie wymagają wymiany części.

1. Nie kasuj błędu od razu

Najpierw zapisz:

• P0171;
• wszystkie pozostałe kody zapisane i oczekujące;
• temperaturę płynu;
• obroty silnika;
• obciążenie;
• STFT i LTFT;
• dane MAF lub MAP;
• dane dotyczące ciśnienia paliwa, jeśli samochód je udostępnia.

Szczególnie ważna jest zamrożona ramka, ponieważ pokazuje warunki występujące w chwili wykrycia problemu.

P0171 zapisany na wolnych obrotach może wymagać innego kierunku diagnostyki niż kod pojawiający się podczas mocnego przyspieszania.

2. Obejrzyj cały dolot

Przy zgaszonym silniku sprawdź przewody między filtrem a przepustnicą.

Elastyczna rura może wyglądać dobrze od góry, a mieć pęknięcie od spodu albo między fałdami.

Następnie obejrzyj odmę, PCV, wężyki podciśnienia oraz połączenia kolektora. Szukaj:

• pęknięć;
• luźnych opasek;
• zsuniętych przewodów;
• sparciałej gumy;
• śladów oleju wokół nieszczelnego połączenia;
• nietypowego syczenia.

Jeżeli niczego nie widać, kolejnym krokiem może być test dymem.

3. Porównaj korekty na biegu jałowym i przy wyższych obrotach

To jeden z najbardziej przydatnych prostych testów.

Po rozgrzaniu silnika obserwuj STFT i LTFT najpierw na biegu jałowym, a później przy ustabilizowanych wyższych obrotach, jeśli można to bezpiecznie wykonać zgodnie z procedurą dla danego samochodu.

Zachowanie korekt	Co warto sprawdzić w pierwszej kolejności
Duża dodatnia korekta na jałowym, wyraźnie mniejsza po zwiększeniu obrotów	Nieszczelność podciśnienia, PCV, uszczelka kolektora
Dodatnie korekty na jałowym i przy wyższych obrotach	MAF, ciśnienie i wydajność układu paliwowego
Problem nasila się pod dużym obciążeniem	Dopływ paliwa, pompa, filtr, ciśnienie, wydajność wtrysku
P0171 tylko dla jednego banku w silniku V	Nieszczelność danego banku, wtryskiwacze, wydech przed czujnikiem
P0171 i P0174 jednocześnie	Element wspólny obu banków: dolot, MAF, ciśnienie paliwa
Korekty wyglądają nietypowo razem z błędami sondy	Czujnik A/F lub lambda, instalacja, wydech, zasilanie grzałki

To wskazówki diagnostyczne, a nie stuprocentowe rozpoznanie usterki. Strategia sterowania różni się między silnikami.

4. Sprawdź przepływomierz

Jeśli dolot jest szczelny, przejdź do MAF.

Nie oceniaj go wyłącznie na podstawie tego, że po odłączeniu wtyczki silnik pracuje lepiej. Po odłączeniu czujnika ECU może przejść na wartości zastępcze, a chwilowa poprawa nie potwierdza jeszcze awarii przepływomierza.

Sprawdź jego wskazania w danych bieżących oraz instalację elektryczną. Jeżeli producent dopuszcza czyszczenie, stosuj wyłącznie środek przeznaczony do czujników MAF. Element pomiarowy jest delikatny i nie powinno się go przecierać.

5. Zmierz ciśnienie i wydajność układu paliwowego

Jeżeli korekty rosną wraz z obciążeniem, trzeba sprawdzić, czy silnik otrzymuje wystarczającą ilość paliwa.

W zależności od samochodu diagnostyka może obejmować:

• pomiar ciśnienia manometrem;
• odczyt ciśnienia wymagane/rzeczywiste;
• kontrolę pompy niskiego ciśnienia;
• kontrolę pompy wysokiego ciśnienia;
• sprawdzenie regulatora;
• kontrolę filtra paliwa;
• test pracy wtryskiwaczy.

Nie należy podawać jednej prawidłowej wartości ciśnienia dla wszystkich samochodów. Parametr musi odpowiadać specyfikacji konkretnego silnika.

6. Dopiero teraz oceniaj sondę

Jeśli dolot jest szczelny, MAF pokazuje wiarygodne dane, ciśnienie paliwa jest prawidłowe, a wtryskiwacze pracują poprawnie, można dokładniej ocenić czujnik składu mieszanki.

Sposób pomiaru zależy od rodzaju sondy. Klasyczna sonda wąskopasmowa zachowuje się inaczej niż nowoczesny szerokopasmowy czujnik A/F, dlatego nie wolno stosować jednej procedury diagnostycznej do wszystkich konstrukcji.

Trzeba również pamiętać, że nazwy i sposób prezentacji parametrów zależą od testera.

Jakie objawy mogą występować razem z P0171?

Samochód może nie dawać żadnych wyraźnych objawów poza kontrolką check engine. Sterownik przez pewien czas potrafi skompensować odchylenie poprzez zwiększenie dawki paliwa.

Przy większej usterce mogą jednak pojawić się:

• nierówne wolne obroty;
• falowanie obrotów;
• trudniejszy rozruch;
• gaśnięcie po puszczeniu gazu;
• szarpanie;
• słabsza reakcja na pedał gazu;
• spadek mocy;
• wypadanie zapłonów;
• dodatkowe kody związane z mieszanką lub zapłonem.

Charakter objawów pomaga zawęzić diagnozę. Silnik pracujący źle głównie na biegu jałowym częściej kieruje uwagę na nieszczelność podciśnienia. Problem pojawiający się przede wszystkim pod dużym obciążeniem może mocniej wskazywać na niewystarczającą wydajność układu paliwowego.

Czy z kodem P0171 można dalej jechać?

Jeżeli check engine świeci stale, samochód pracuje równo, nie traci nagle mocy i nie występują inne niepokojące objawy, zwykle można ograniczyć jazdę do czasu wykonania diagnostyki. Nie warto jednak kasować kodu i przez kolejne tygodnie udawać, że problemu nie ma.

Znacznie pilniejszej reakcji wymaga sytuacja, gdy:

• check engine miga;
• silnik mocno szarpie;
• pojawia się intensywne wypadanie zapłonu;
• samochód gaśnie w czasie jazdy;
• występuje wyraźny spadek mocy;
• czuć paliwo;
• widać wyciek paliwa;
• pojawia się dym lub inne ostrzeżenie.

W takiej sytuacji należy ograniczyć obciążenie i bezpiecznie zatrzymać samochód. Przy wycieku paliwa albo intensywnym wypadaniu zapłonów dalsza jazda może doprowadzić do kolejnych uszkodzeń lub stworzyć zagrożenie.

Czego nie wymieniać w ciemno po P0171?

Najczęstszy kosztowny błąd to potraktowanie opisu kodu jak nazwy uszkodzonej części.

Schemat:

P0171 → sonda lambda → wymiana

nie jest prawidłową diagnostyką.

Lepsza kolejność wygląda tak:

P0171 → pozostałe kody i freeze frame → korekty paliwowe → szczelność dolotu → MAF → układ paliwowy → szczelność wydechu → czujnik A/F lub lambda.

W jednym samochodzie przyczyną okaże się pęknięty przewód odmy za kilkadziesiąt złotych. W innym problemem będzie pompa paliwa, wtryskiwacz albo nieprawidłowo działający czujnik. Bez pomiarów łatwo wymienić kilka sprawnych podzespołów i nadal mieć ten sam błąd.

Kod P0171 najlepiej więc traktować jako informację, że sterownik doszedł do granicy dopuszczalnej korekcji mieszanki, a nie jako gotową diagnozę. Najwięcej informacji daje porównanie warunków zapisania kodu z zachowaniem STFT i LTFT oraz sprawdzenie szczelności dolotu. Dopiero później warto przechodzić do droższych elementów układu paliwowego i czujników.

Źródła

• Toyota – Avensis Repair Manual, diagnostyka SFI, DTC P0171/P0172
• HELLA TechWorld – Sprawdzanie przepływomierza powietrza: przyczyny, diagnostyka i usuwanie usterek
• HELLA TechWorld – Sprawdzanie sondy lambda: przyczyny, diagnostyka i usuwanie usterek
• DENSO Aftermarket – Sondy lambda: przewodnik
• NGK/NTK – materiały techniczne dotyczące czujników tlenu i sond lambda
