Hamulec ręczny nie trzyma – linka, zacisk czy regulacja?

Dlaczego hamulec ręczny przestaje trzymać?

Hamulec postojowy ma unieruchamiać samochód po zaparkowaniu. W wielu autach kierowca uruchamia go dźwignią, która za pośrednictwem stalowych linek porusza mechanizmy przy tylnych kołach. Jednak sama konstrukcja hamulca może się różnić zależnie od modelu.

Najczęściej spotyka się trzy rozwiązania:

• Hamulec bębnowy – linka uruchamia szczęki, które dociskają się do wewnętrznej powierzchni bębna.
• Hamulec tarczowy ze zintegrowanym mechanizmem postojowym – linka porusza dźwignię na tylnym zacisku, a mechanizm dociska klocki do tarczy.
• Oddzielny hamulec bębnowy wewnątrz tylnej tarczy – niewielkie szczęki odpowiadają wyłącznie za zatrzymywanie zaparkowanego samochodu.

W każdym z tych układów przyczyna osłabienia hamowania może znajdować się w innym miejscu.

Przykładowo linka może prawidłowo poruszać dźwignią zacisku, ale jego wewnętrzny mechanizm nie wytworzy wystarczającej siły docisku. Z kolei przy hamulcu bębnowym problemem mogą być zużyte szczęki lub niesprawny samoregulator.

Sprawny hamulec roboczy nie oznacza automatycznie, że hamulec postojowy również działa prawidłowo. Oba układy mogą korzystać z tych samych elementów ciernych, ale uruchamiać je na różne sposoby.

Jak rozpoznać przyczynę po objawach?

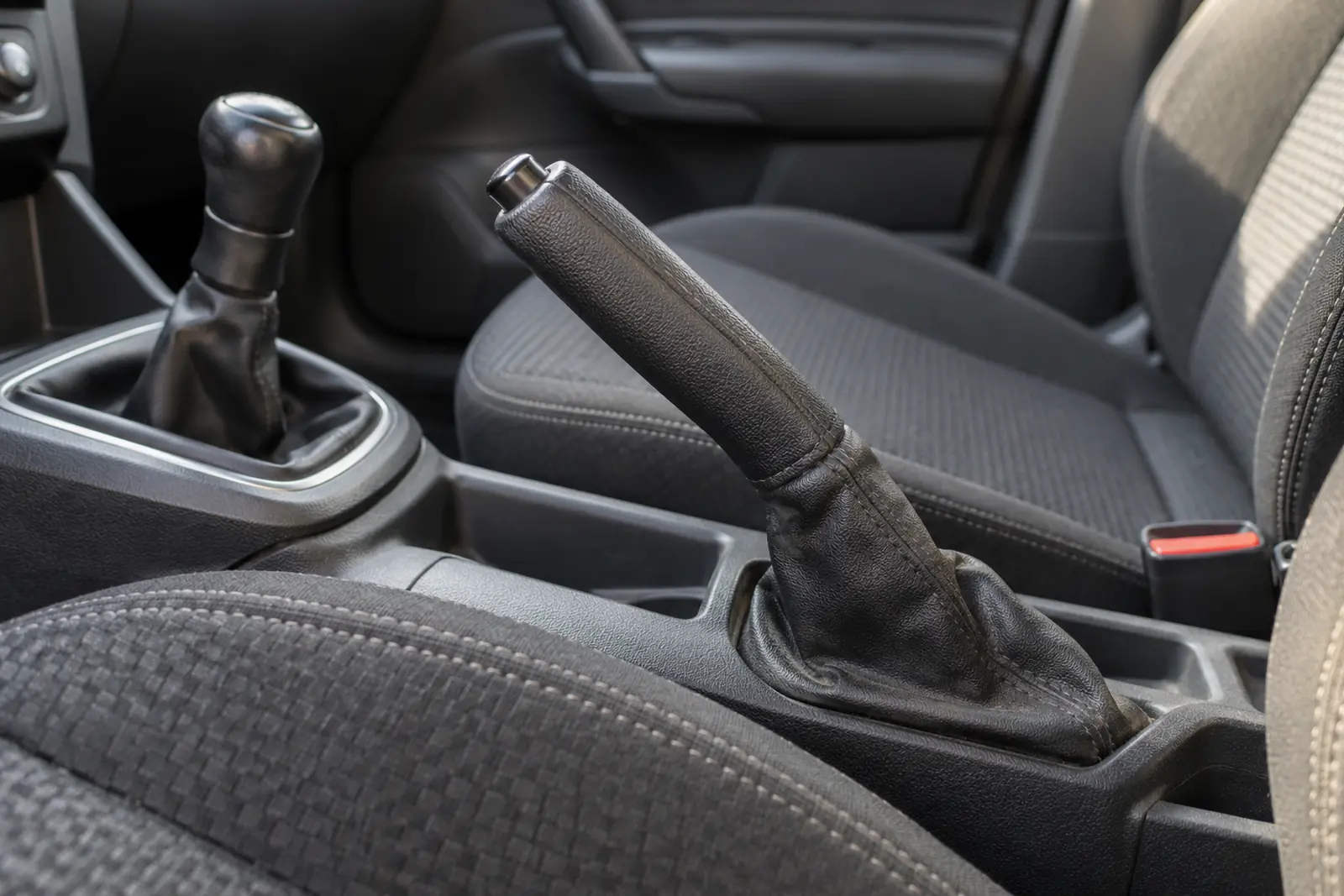

Zachowanie dźwigni hamulca ręcznego oraz reakcja samochodu pozwalają wstępnie zawęzić obszar poszukiwań.

Nie należy jednak traktować pojedynczego objawu jako pewnego potwierdzenia uszkodzenia konkretnej części.

Objaw	Możliwa przyczyna	Co należy sprawdzić?
Dźwignia podnosi się bardzo wysoko	Nadmierny luz linki, zużycie szczęk, niewłaściwa regulacja	Skok dźwigni, napięcie linek, stan elementów ciernych
Dźwignia jest luźna i prawie nie stawia oporu	Zerwana lub odłączona linka, uszkodzone mocowanie	Ciągłość linek i połączenia mechaniczne
Dźwignia stawia duży opór, ale auto nie jest skutecznie unieruchamiane	Zablokowany mechanizm zacisku, zużyte lub zabrudzone okładziny	Ruch dźwigni zacisku i stan hamulców przy kołach
Hamulec działa słabiej po jednej stronie	Uszkodzona linka jednego koła, zacisk lub mechanizm szczęk	Siłę hamowania obu tylnych kół
Ręczny nie odpuszcza po zwolnieniu	Zapieczona linka, mechanizm zacisku lub sprężyna powrotna	Swobodę powrotu elementów
Problem pojawia się podczas mrozów	Wilgoć i korozja wewnątrz pancerza linki	Stan osłon i płynność ruchu linki
Hamulec osłabł po naprawie tylnych hamulców	Nieprawidłowy montaż albo regulacja	Ustawienie mechanizmu i procedurę serwisową

Szczególnie ważne jest rozróżnienie między hamulcem, który nie zaciska się dostatecznie mocno, a takim, który nie zwalnia całkowicie.

Pierwsza usterka grozi stoczeniem samochodu podczas postoju. Druga może powodować przegrzewanie tarczy lub bębna i przyspieszone zużycie elementów hamulcowych.

Kiedy winna jest linka hamulca ręcznego?

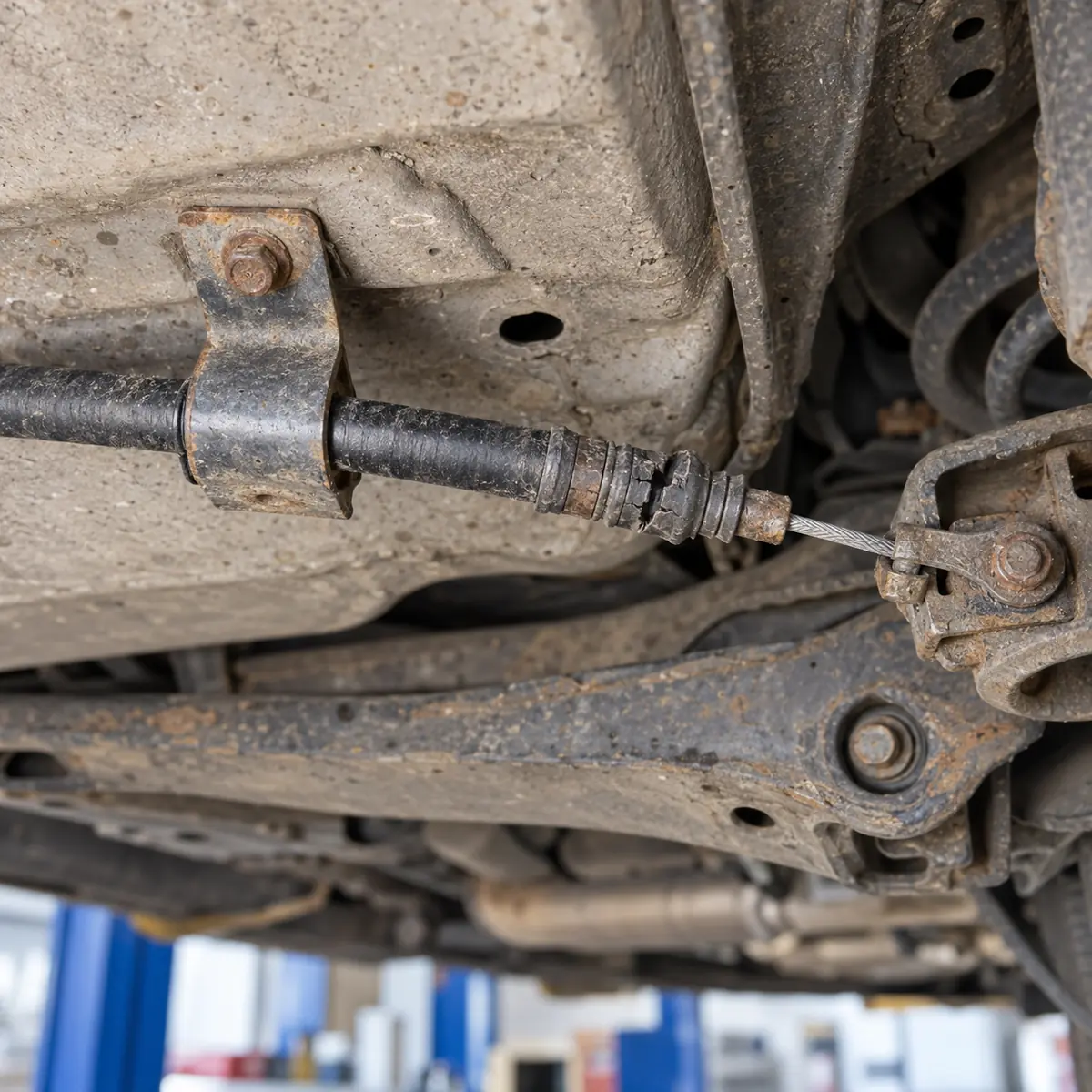

Linka przenosi siłę z dźwigni w kabinie do mechanizmu hamulca przy kole. Stalowe cięgno porusza się wewnątrz ochronnego pancerza, który ogranicza dostęp wilgoci i zanieczyszczeń.

Z czasem osłona może pęknąć, a do wnętrza dostaje się woda. Wtedy pojawia się korozja, która utrudnia przesuwanie linki.

Najczęstsze problemy to:

• nadmierne wydłużenie linki lub nieprawidłowe jej napięcie;
• uszkodzenie albo zerwanie stalowego cięgna;
• zapieczenie linki wewnątrz pancerza;
• uszkodzenie mocowań;
• zablokowanie linki przez zamarzającą wilgoć.

Nie każda linka wymaga wymiany. Jeśli zachowała pełną sprawność, a jej napięcie jest nieprawidłowe, może wystarczyć regulacja przewidziana przez producenta samochodu.

Inaczej wygląda sytuacja, gdy cięgno porusza się z dużym oporem albo nie wraca do pozycji wyjściowej.

Zapieczonej lub uszkodzonej mechanicznie linki nie naprawia się przez mocniejsze dokręcenie regulatora. Może to tylko zwiększyć naprężenie układu i doprowadzić do ciągłego ocierania hamulca.

Dlaczego ręczny działa gorzej zimą?

Woda, która przedostała się przez uszkodzoną osłonę, może zamarznąć wewnątrz pancerza. W rezultacie hamulec przestaje działać płynnie albo pozostaje częściowo zaciągnięty.

Jeżeli usterka powtarza się podczas przymrozków, trzeba skontrolować stan linek oraz ich osłon. Samo ustąpienie problemu po ociepleniu nie oznacza, że mechanizm odzyskał sprawność.

Zacisk, szczęki czy samoregulator – co jeszcze może zawieść?

Gdy linki działają prawidłowo, kolejnym krokiem jest sprawdzenie mechanizmów przy tylnych kołach.

W samochodach z tylnymi hamulcami tarczowymi linka często uruchamia specjalną dźwignię na zacisku. Jej ruch jest przekazywany przez wewnętrzny mechanizm, który dociska klocek do tarczy.

Z czasem mechanizm może się zacierać lub korodować. Wtedy dźwignia nie wykonuje prawidłowego ruchu, nie wraca do położenia spoczynkowego albo nie przekazuje odpowiedniej siły.

Problemem bywają również zużyte klocki, niesprawne prowadnice i niewłaściwie działający mechanizm kompensacji zużycia.

Co istotne, zacisk może zapewniać prawidłowe hamowanie po naciśnięciu pedału, a mimo to mieć niesprawny mechanizm hamulca postojowego.

Hamulec bębnowy i zbyt duży luz szczęk

W układzie bębnowym ogromne znaczenie ma odległość między szczękami a powierzchnią bębna.

Jeżeli luz jest zbyt duży, część ruchu dźwigni zostaje wykorzystana wyłącznie na dosunięcie szczęk. Dopiero pozostały zakres ruchu wytwarza siłę potrzebną do unieruchomienia samochodu.

Przyczyną może być:

• zużycie okładzin szczęk;
• zablokowany albo źle ustawiony samoregulator;
• zużyty lub uszkodzony bęben;
• nieprawidłowy montaż elementów po wcześniejszej naprawie;
• zanieczyszczenie okładzin olejem lub smarem.

W samochodach z osobnymi szczękami hamulca postojowego wewnątrz tarczy sytuacja wygląda podobnie. Prawidłowo działające tylne klocki hamulca roboczego nie wykluczają zużycia oddzielnych szczęk postojowych.

Jeżeli elementy cierne są zużyte, ich wymiana ma pierwszeństwo przed regulacją.

Kiedy wystarczy regulacja hamulca ręcznego?

Regulacja ma sens wtedy, gdy wszystkie części są sprawne, lecz mechanizm wymaga przywrócenia prawidłowych luzów albo napięcia linek.

Taką sytuację można podejrzewać, gdy dźwignia ma zbyt długi skok, ale linki poruszają się swobodnie, zaciski działają prawidłowo, a okładziny mają odpowiednią grubość.

Nie oznacza to jednak, że wystarczy dokręcić nakrętkę przy dźwigni.

W wielu konstrukcjach najpierw trzeba ustawić mechanizm przy tylnych kołach. Dopiero później reguluje się napięcie linki. Szczegółowa kolejność zależy od rozwiązania zastosowanego przez producenta pojazdu.

Nie istnieje również jedna uniwersalna liczba kliknięć, która potwierdza właściwą regulację ręcznego we wszystkich samochodach.

Zbyt mocne napięcie może sprawić, że szczęki albo klocki będą stale ocierać o powierzchnię cierną.

Skutkiem są:

• nadmierne nagrzewanie hamulców;
• szybsze zużywanie okładzin;
• zwiększone opory toczenia;
• uszkodzenie elementów mechanizmu.

Dlatego po każdej regulacji trzeba sprawdzić, czy hamulec całkowicie zwalnia oraz czy osiąga wymaganą skuteczność.

A jeśli samochód ma elektryczny hamulec postojowy?

W autach wyposażonych w EPB diagnoza wygląda inaczej.

Niektóre systemy wykorzystują centralny silnik napinający linki. Inne mają elektryczne siłowniki zamontowane bezpośrednio przy zaciskach.

W takim układzie przyczyną awarii może być mechanizm wykonawczy, instalacja elektryczna, czujnik położenia albo sterownik.

Jeśli samochód wyświetla komunikat o awarii EPB lub hamulec nie reaguje prawidłowo, potrzebna jest diagnostyka odpowiednim urządzeniem.

Nie należy próbować mechanicznej regulacji ani cofać elektrycznych siłowników bez procedury przewidzianej dla konkretnego modelu.

Od czego zacząć diagnostykę i kiedy jechać do warsztatu?

Najrozsądniejsza kolejność postępowania pozwala oddzielić prostą nieprawidłowość regulacji od uszkodzenia wymagającego wymiany części.

1. Zabezpiecz samochód przed przemieszczeniem. Ustaw go na możliwie równym podłożu, wybierz bieg lub położenie P zgodnie z instrukcją pojazdu i zastosuj kliny pod koła. Nie polegaj na niesprawnym ręcznym.

2. Sprawdź zachowanie dźwigni. Zwróć uwagę na nietypowo długi skok, brak oporu lub trudności ze zwalnianiem. Nie oceniaj skuteczności przez celowe puszczanie samochodu na pochyłości.

3. Zwróć uwagę na objawy przy tylnych kołach. Zapach przegrzanych hamulców, tarcie podczas jazdy lub wyraźnie nierówne nagrzewanie mogą wskazywać na mechanizm, który nie odpuszcza całkowicie. Nie dotykaj rozgrzanych elementów.

4. Zleć kontrolę linek i mechanizmów przy kołach. Mechanik powinien sprawdzić ich swobodę ruchu, stan elementów ciernych oraz działanie regulatorów.

5. Potwierdź skuteczność po naprawie. Najlepszą metodą jest kontrola na odpowiednim stanowisku do badania hamulców, z uwzględnieniem procedury producenta.

Jeżeli hamulec ręczny w ogóle nie utrzymuje samochodu, nie wolno traktować go jako skutecznego zabezpieczenia postoju. Naprawę należy wykonać bez zwłoki.

Z kolei przy objawach blokowania koła, silnego przegrzewania hamulców albo pogorszenia działania hamulca roboczego należy przerwać jazdę i zorganizować bezpieczny transport pojazdu do warsztatu.

Najważniejszy wniosek: gdy ręczny nie trzyma, najpierw trzeba ustalić, czy siła z dźwigni dociera do mechanizmów przy kołach i czy te mechanizmy działają prawidłowo. Dopiero wtedy można zdecydować o regulacji, wymianie linki lub naprawie zacisku. Samo mocniejsze naciągnięcie linki nie rozwiązuje każdej usterki.
