Alternator nie ładuje? Napięcie zdradza usterkę
Problemy z ładowaniem często zaczynają się niepozornie — od słabszych świateł, kontrolki akumulatora albo trudniejszego rozruchu. Warto zareagować od razu, ponieważ szybka diagnoza może uchronić kierowcę przed nagłym unieruchomieniem auta. Jeśli alternator nie ładuje, samochód przez pewien czas korzysta wyłącznie z energii zgromadzonej w akumulatorze, a wraz ze spadkiem napięcia przestają działać kolejne odbiorniki. Podstawą diagnostyki jest pomiar napięcia na biegunach akumulatora przy wyłączonym i uruchomionym silniku, a następnie po włączeniu świateł, nawiewu i ogrzewania szyby. W klasycznym układzie brak wyraźnego wzrostu napięcia po uruchomieniu silnika zazwyczaj wskazuje na usterkę ładowania. W nowoczesnych samochodach wynik trzeba jednak oceniać z uwzględnieniem temperatury, obciążenia, sposobu sterowania alternatorem oraz danych producenta. Z poradnika dowiesz się, jak odróżnić awarię alternatora od luźnego paska, skorodowanego przewodu, przepalonego bezpiecznika lub błędu sterowania oraz kiedy przerwać próby, aby nie uszkodzić elektroniki i nie narazić się na kontakt z pracującym napędem paska.
Alternator nie ładuje – jaki wynik powinien zaniepokoić?
W materiale technicznym Bosch dla konkretnego układu diagnostycznego podano 12,0–12,7 V po wyłączeniu silnika oraz 13,5–13,9 V przy pracującym silniku. To dobry przykład klasycznego układu, ale nie jest uniwersalną normą dla każdego samochodu. W autach z odzyskiem energii i czujnikiem stanu akumulatora sterownik może okresowo obniżać lub podnosić napięcie.
Gdy alternator nie ładuje, napięcie po rozruchu często pozostaje w pobliżu poziomu samego akumulatora i stopniowo maleje po włączeniu świateł, dmuchawy lub ogrzewania szyby. Ważny jest nie pojedynczy odczyt, lecz zachowanie napięcia przez kilkadziesiąt sekund oraz reakcja na obciążenie.
| Warunek pomiaru | Co może pokazać miernik | Praktyczna interpretacja |
|---|---|---|
| Silnik wyłączony po uspokojeniu napięcia | W klasycznym przykładzie Bosch 12,0–12,7 V | Stan naładowania akumulatora; niski wynik może zafałszować dalszy test |
| Silnik pracuje, odbiorniki wyłączone | W klasycznym układzie napięcie rośnie ponad spoczynkowe | Brak wzrostu sugeruje problem, ale w smart charging sprawdź strategię producenta |
| Silnik pracuje pod obciążeniem | Napięcie powinno reagować zgodnie ze specyfikacją auta | Stały spadek wraz z odbiornikami wskazuje na brak wydajności lub opór przewodów |
| Pomiar na B+ alternatora i na biegunie akumulatora | Wartości powinny być zbliżone | Duża różnica oznacza spadek napięcia na przewodzie, złączu albo bezpieczniku głównym |
Dlaczego sam odczyt 12 V nie wystarcza
Miernik podłączony do rozładowanego akumulatora może pokazać wartość, która wygląda rozsądnie bez obciążenia, a gwałtownie spada podczas rozruchu. Z kolei sprawny alternator może chwilowo pracować z ograniczonym wzbudzeniem, jeśli sterownik tak zaplanował. Dlatego test obejmuje akumulator, ładowanie, obciążenie i spadki napięcia – dopiero razem tworzą sensowny wynik.
Jeżeli alternator nie ładuje, taki zestaw pomiarów pomaga rozdzielić brak wytwarzania energii od strat na przewodach i połączeniach.
Najkrócej: co zrobić?
- Jeśli świeci kontrolka akumulatora, ogranicz odbiorniki i zatrzymaj się w bezpiecznym miejscu; nie planuj dalszej jazdy „aż zgaśnie”.
- Zmierz napięcie bezpośrednio na ołowianych biegunach, a nie tylko na powierzchni zabrudzonych klem.
- Sprawdź, czy pasek osprzętu istnieje, jest napięty i napędza alternator. Zerwany pasek w części silników może również zatrzymać pompę cieczy chłodzącej.
- Jeżeli alternator nie ładuje mimo sprawnego paska, porównaj napięcie na B+ alternatora z napięciem na akumulatorze.
- Odczytaj błędy sterownika. W alternatorach sterowanych LIN, BSS lub PWM problemem może być komunikacja, zasilanie wzbudzenia albo przewód sygnałowy.
- Nie odłączaj klemy przy pracującym silniku. Taki „test” może wywołać skok napięcia i uszkodzić diody lub elektronikę.
Dlaczego brak ładowania nie zawsze oznacza spalony alternator
Pasek, napinacz i sprzęgło alternatora
Alternator może być elektrycznie sprawny, ale nie osiągać właściwej prędkości. Przyczyną bywa ślizgający się pasek, uszkodzony napinacz albo zużyte sprzęgło jednokierunkowe koła pasowego. Szukaj pisku, pyłu gumowego, nierównej pracy napinacza i zapachu rozgrzanej gumy. Silnik przed oględzinami wyłącz; do obracającego się paska nie zbliżaj dłoni, ubrania ani przewodów miernika.
Przewód B+, masa i bezpiecznik główny
Korozja lub luźne połączenie potrafią sprawić, że alternator wytwarza napięcie, lecz prąd nie dociera prawidłowo do akumulatora. Bosch w jednej z instrukcji wskazuje kontrolę spadku na przewodzie B+ i wartość poniżej 0,5 V dla opisywanego układu. Traktuj ją jako parametr tej procedury, a dla własnego auta sprawdź dane serwisowe. Szczególnie dokładnie obejrzyj połączenie przy alternatorze, skrzynkę bezpieczników, punkt masowy silnika i klemę ujemną.
Sterowanie wzbudzeniem i regulator napięcia
W starszych rozwiązaniach regulator jest zwykle częścią alternatora i utrzymuje napięcie przez zmianę prądu wirnika. W nowszych wartość zadaną może przesyłać sterownik silnika. Uszkodzony przewód referencyjny, czujnik akumulatora, regulator lub komunikacja może dać taki sam objaw jak mechanicznie uszkodzony alternator. Wymiana całego zespołu bez sprawdzenia złącza bywa niepotrzebnym wydatkiem.
Uszkodzone diody i nadmierne tętnienia
Alternator wytwarza prąd przemienny, który diody prostują do prądu stałego. Uszkodzenie diody może ograniczyć wydajność, powodować migotanie oświetlenia i wprowadzać składową AC. Fluke opisuje pomiar tętnień multimetrem w trybie napięcia przemiennego; wynik rosnący z obciążeniem lub prędkością wymaga dalszej diagnostyki. Taki test nie zastępuje oceny przebiegu oscyloskopem, ale pomaga zawęzić problem.

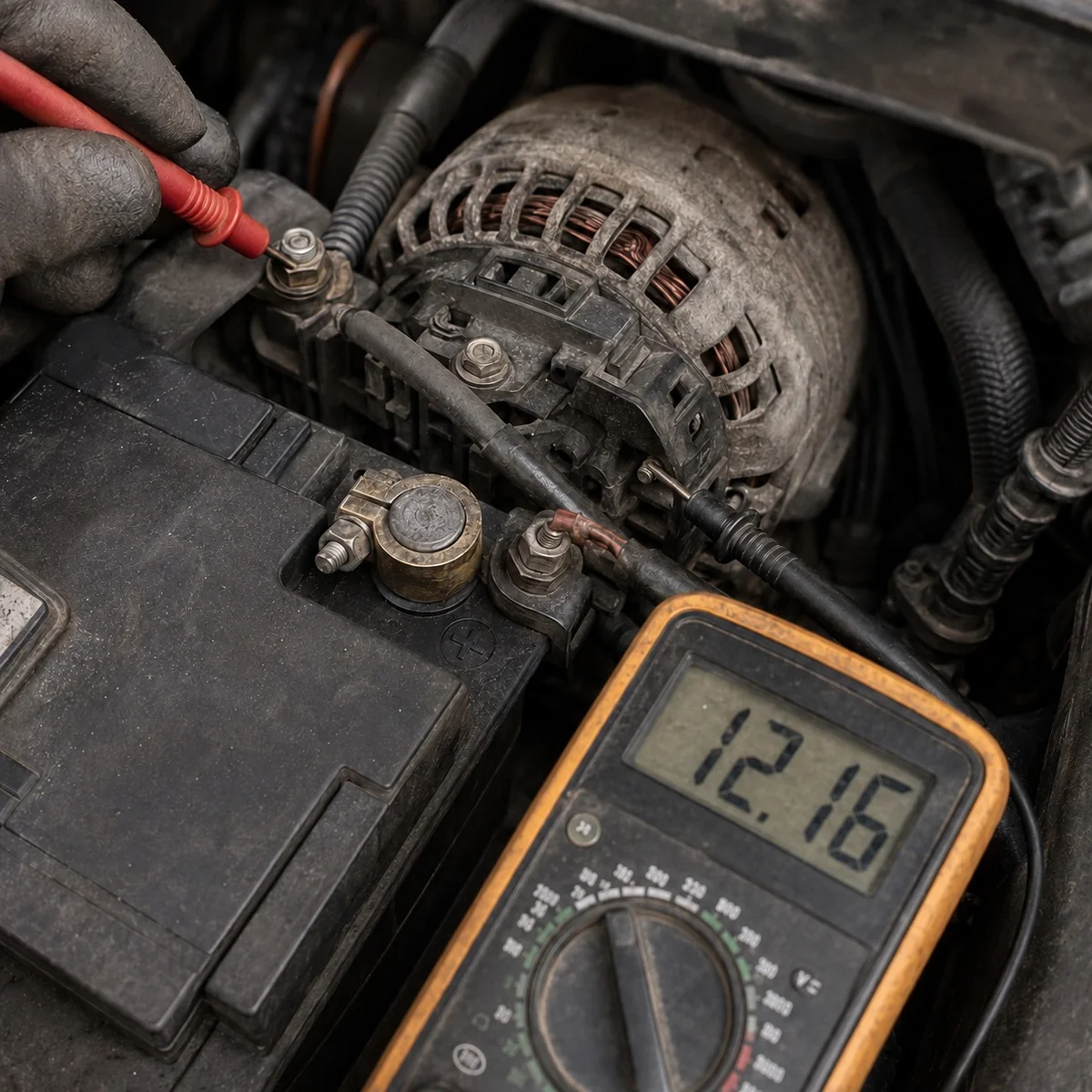

Jak sprawdzić układ ładowania krok po kroku
Przygotowanie i bezpieczeństwo
Potrzebujesz sprawnego multimetru z przewodami o nieuszkodzonej izolacji. Ustaw samochód na równej powierzchni, zaciągnij hamulec postojowy, wybierz pozycję P lub bieg neutralny i zdejmij luźną odzież. Ustal położenie paska, wentylatora i gorących elementów. Jeśli dostęp do B+ alternatora grozi zwarciem sondą do masy, wykonuj pomiary na akumulatorze albo zleć test warsztatowi.

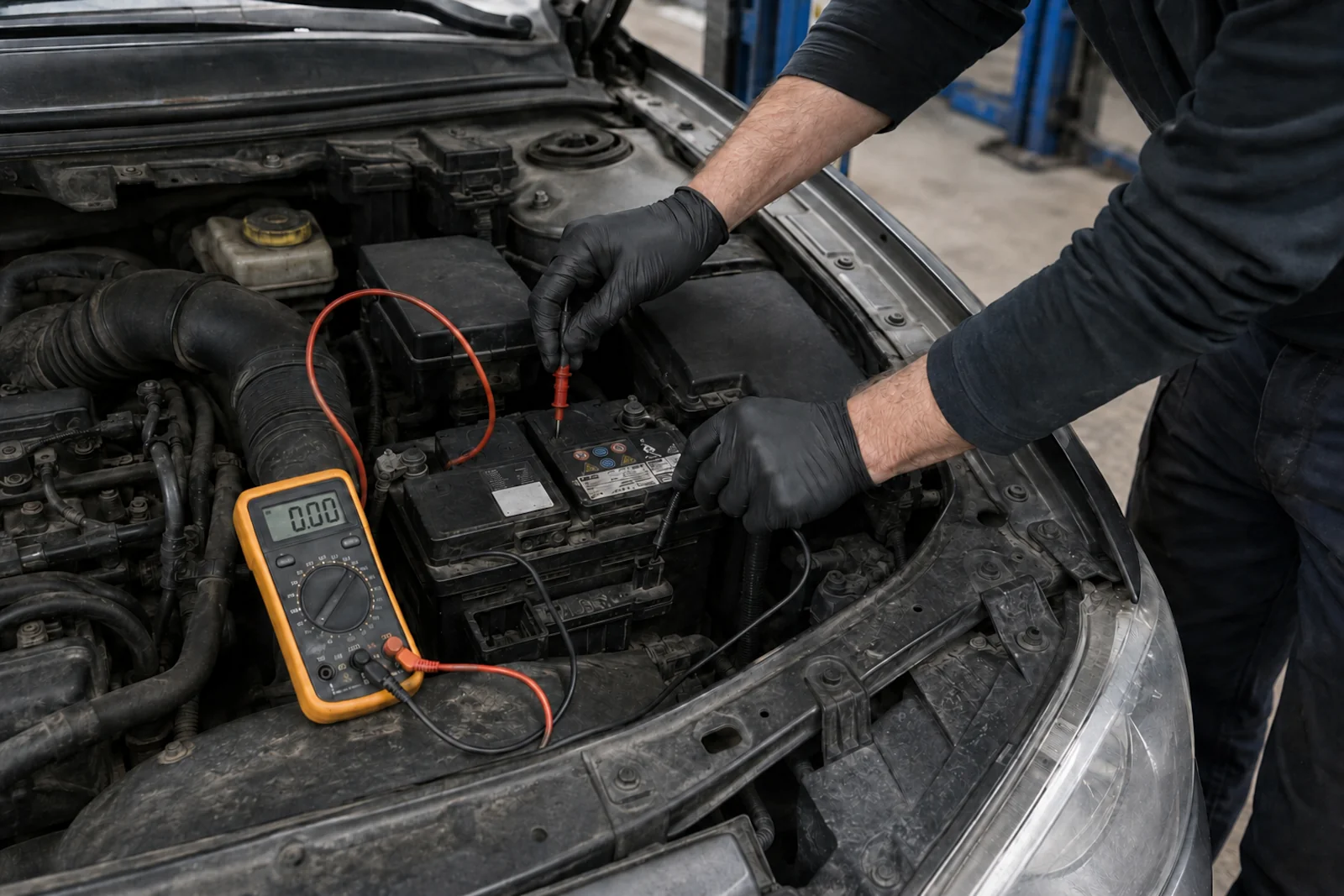

- Zmierz napięcie spoczynkowe. Wyłącz zapłon i odbiorniki. Mierz na biegunach akumulatora. Zapisz wynik zamiast polegać na pamięci.
- Obserwuj napięcie podczas rozruchu. Duży spadek może oznaczać rozładowany lub uszkodzony akumulator, opór połączeń albo przeciążony rozrusznik. Minimalną wartość porównaj z instrukcją konkretnego pojazdu.
- Zmierz po uruchomieniu. Pozostaw silnik na biegu jałowym i obserwuj wynik przez 30–60 sekund. Jeśli alternator nie ładuje, napięcie zwykle nie podnosi się w sposób oczekiwany dla tego modelu.
- Włącz obciążenie. Światła, dmuchawa i ogrzewanie szyby ujawniają brak wydajności. Nie zakładaj jednak, że jeden zakres pasuje do wszystkich aut ze smart charging.
- Sprawdź spadek strony dodatniej. Mierz między zaciskiem B+ alternatora a dodatnim biegunem akumulatora przy pracującym, obciążonym układzie. Wynik oceń według danych serwisowych.
- Sprawdź masę. Mierz między obudową alternatora lub blokiem silnika a ujemnym biegunem akumulatora. Podwyższony spadek prowadzi do przewodu masowego i jego punktów mocowania.
- Odczytaj błędy i dane bieżące. Sprawdź żądane napięcie, obciążenie alternatora, stan czujnika akumulatora i błędy komunikacji, jeśli samochód udostępnia te parametry.
- Potwierdź naprawę. Powtórz identyczne pomiary w tych samych warunkach. Samo zgaśnięcie kontrolki nie dowodzi pełnej wydajności.
Bezpieczeństwo i typowe błędy
Najgroźniejszy błąd to zdejmowanie klemy podczas pracy silnika. HELLA wskazuje, że odłączenie akumulatora przy uruchomionym silniku lub podczas rozruchu z kabli może doprowadzić do uszkodzenia diod. Akumulator nie jest tylko odbiornikiem – stabilizuje instalację, dlatego jego nagłe odpięcie nie jest wiarygodnym ani bezpiecznym testem.
Nie mierz oporu na zasilonym obwodzie i nie dotykaj sondą jednocześnie B+ oraz obudowy alternatora. Nie wkładaj miernika ustawionego na pomiar prądu równolegle do biegunów akumulatora, bo powstanie zwarcie. Tu wiele osób robi też prostszy błąd: mierzy na zabrudzonej klemie, dostaje niestabilny wynik i od razu kupuje alternator.
Do warsztatu jedź lub odholuj samochód, gdy kontrolka ładowania świeci stale, napięcie szybko spada, przewody się grzeją, czuć zapach izolacji albo dostęp do alternatora jest niebezpieczny. Profesjonalna diagnostyka powinna objąć test akumulatora, prądu wyjściowego, spadków napięcia, tętnień oraz komunikacji ze sterownikiem.
FAQ
Czy alternator nie ładuje, jeśli miernik pokazuje około 12,5 V?
Przy wyłączonym silniku taki wynik może być normalnym napięciem akumulatora. Przy pracującym silniku brak wzrostu może wskazywać usterkę, ale w aucie z inteligentnym ładowaniem trzeba sprawdzić dane producenta i żądanie sterownika.
Czy nowy akumulator rozwiąże brak ładowania?
Nie, jeśli przyczyną jest alternator, przewód, pasek lub sterowanie. Nowy akumulator jedynie wydłuży czas do ponownego rozładowania i także może zostać uszkodzony przez niewłaściwe ładowanie.
Dlaczego kontrolka akumulatora świeci przy sprawnym akumulatorze?
Kontrolka zwykle informuje o układzie ładowania, a nie wyłącznie o kondycji baterii. Przyczyną może być brak wzbudzenia, awaria regulatora, przerwa w przewodzie, zerwany pasek lub błąd komunikacji.
Czy można dojechać, gdy alternator nie ładuje?
Nie da się bezpiecznie przewidzieć dystansu. Zależy on od stanu i pojemności akumulatora oraz poboru odbiorników. Silnik może zgasnąć, a niektóre systemy wspomagania przestać działać, dlatego lepsza jest pomoc drogowa.
Czy samo napięcie wystarczy do oceny alternatora?
Nie zawsze. Potrzebne mogą być pomiary pod obciążeniem, spadki napięcia, tętnienia AC, prąd wyjściowy i diagnostyka komunikacji z ECU.
Czy słaba masa może udawać uszkodzony alternator?
Tak. Opór między silnikiem, nadwoziem i ujemnym biegunem obniża napięcie dostępne dla odbiorników i zaburza pomiar. Masę sprawdza się pod obciążeniem metodą spadku napięcia.
Jeżeli alternator nie ładuje, zacznij od zapisania czterech wyników: napięcia spoczynkowego, napięcia podczas rozruchu, napięcia po uruchomieniu i napięcia pod obciążeniem. Potem sprawdź pasek oraz spadki na B+ i masie. Taka kolejność oddziela problem mechaniczny, przewodowy i sterujący, a przede wszystkim chroni przed wymianą sprawnych części.
Źródła
- DENSO Europe, „DENSO’s High-Performance Alternators”, sekcja „Fault Finding”.
- Robert Bosch GmbH, „Generator – Technische Information für die Werkstatt”.
- Fluke Corporation, „How to Test Alternator Ripple Voltage with a Multimeter”.
- HELLA, „Checking an Alternator Regulator”.
